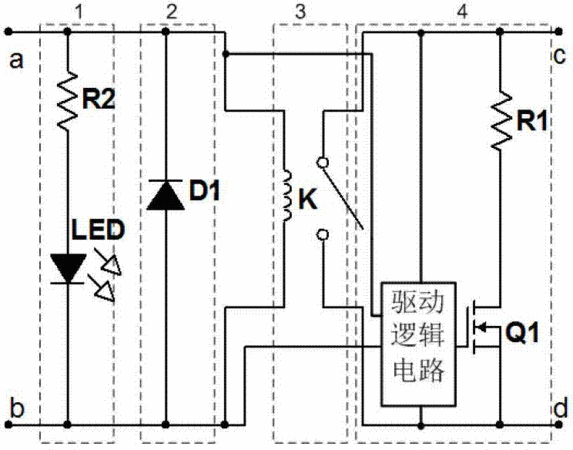

摘要：本發明提供了一種電子電磁繼電器電路，所述的電路控制電流從控制線圈的高電位端流入，從控制線圈低電位端流出，負載電流從繼電器高電位觸點流入，從繼電器低電位觸點流出，控制線圈通電的同時，驅動邏輯電路輸出高電平驅動電力MOSFET導通，當觸點吸合后，串聯功率電阻的電力MOSET支路被短路，負載電流通過繼電器觸點繼續向負載供電。本發明在接容性負載時，由于采用了觸點兩端并聯串功率電阻MOSFET支路，能降低合閘瞬間的沖擊電流，降低繼電器出現失效的概率并延長了繼電器使用壽命，能夠提高繼電器的負載能力，而續流二極管與電力MOSFET支路增加了整個電路的工作穩定性。
- 專利類型發明專利
- 申請人西北工業大學;
- 發明人范蟠果;楊生忠;龍蛟;韓濤;
- 地址710072 陜西省西安市友誼西路127號
- 申請號CN201310312123.4
- 申請時間2013年07月23日
- 申請公布號CN103413724A
- 申請公布時間2013年11月27日
- 分類號H01H47/02(2006.01)I;
