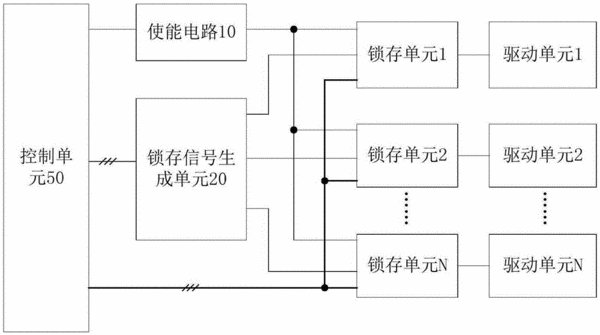

摘要:本實用新型公開了一種繼電器的控制信號保護裝置和控制系統,所述保護裝置包括:使能電路;鎖存信號生成單元;多個鎖存單元,多個鎖存單元中的每個鎖存單元的使能信號輸入端與使能電路的輸出端相連,每個鎖存單元的鎖存信號輸入端分別與鎖存信號生成單元的多個輸出端對應相連;控制單元,控制單元輸出繼電器的控制信號至多個鎖存單元的數據輸入端,并輸出使能控制信號和鎖存控制信號至使能電路和鎖存信號生成單元以控制多個鎖存單元中任一個鎖存單元對繼電器的控制信號進行鎖存,以使對應的驅動單元驅動繼電器工作。所述控制系統包括上述的保護裝置。該保護裝置能夠有效防止因控制單元的程序運行錯誤或者被復位而導致的繼電器誤動作,使繼電器控制具有更高的穩定性和可靠性。
- 專利類型實用新型
- 申請人東軟集團股份有限公司;
- 發明人馬國光;溫晶君;
- 地址110168 遼寧省沈陽市渾南新區新秀街2號
- 申請號CN201521137358.5
- 申請時間2015年12月31日
- 申請公布號CN205354958U
- 申請公布時間2016年06月29日
- 分類號H01H47/02(2006.01)I;
