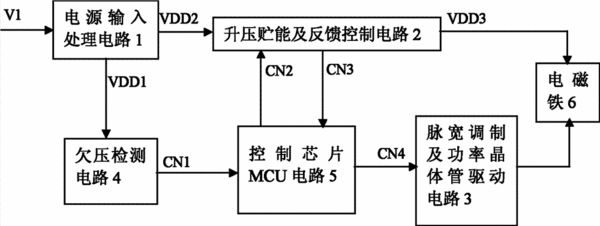

摘要：本發明提出一種超低功耗高效率電磁鐵控制電路，包括電磁鐵、電源輸入處理電路、升壓貯能及反饋控制電路和控制芯片MCU電路，外接供電電源V1依次經電源輸入處理電路、升壓貯能及反饋控制電路輸至電磁鐵，所述控制芯片MCU電路輸出升壓開關控制信號至升壓貯能及反饋控制電路的升壓控制端，輸入升壓貯能及反饋控制電路反饋輸出端輸出的反饋信號。還包括欠壓檢測電路，其輸入端連接電源輸入處理電路，其輸出端輸出檢測信號至控制芯片MCU電路。還包括連接電磁鐵的功率晶體管驅動電路，其控制端輸入控制芯片MCU電路輸出的控制信號。本發明能低電壓啟動電磁鐵吸合，能電池寬電壓范圍下啟動電磁鐵吸合，且功耗超低。
- 專利類型發明專利
- 申請人廣州國?？萍加邢薰?
- 發明人任劍波;
- 地址510520 廣東省廣州市天河區柯木塱南路5號101-201房
- 申請號CN201110090277.4
- 申請時間2011年04月11日
- 申請公布號CN102184807B
- 申請公布時間2013年07月17日
- 分類號H01H47/02(2006.01)I;
