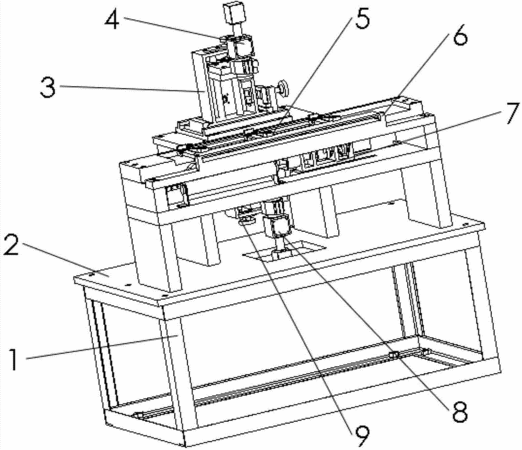

摘要：本發明提出了一種USB激光自動焊接機，包括工作平臺、三軸調整焊接機構、USB夾具和USB夾具驅動裝置；三軸調整焊接機構、USB夾具驅動裝置固定在工作平臺上，USB夾具安裝在USB夾具驅動裝置上；USB夾具包括基板、限位板、USB壓板、引線壓板、總線壓板和磁鐵；USB夾具驅動裝置由驅動裝置安裝架、USB夾具滑臺、USB夾具推送模塊、USB夾具定位模塊、USB夾具移位模塊組成。本發明將USB接頭和引線固定到USB夾具上，通過驅動裝置將USB夾具依次推送到焊接位置，通過激光焊接機無錫焊接，完成USB接頭所有位置的焊接，工作效率大大提高，而且焊接可靠度也大大增強，同時該發明不再使用錫焊接，避免了長期使用焊錫對工人身體的危害。
- 專利類型發明專利
- 申請人西北工業大學;
- 發明人秦現生;武俊強;譚小群;王寧;任瑞敏;袁順龍;鐘靖;
- 地址710072 陜西省西安市友誼西路127號
- 申請號CN201310201909.9
- 申請時間2013年05月27日
- 申請公布號CN103317235B
- 申請公布時間2015年07月08日
- 分類號B23K26/21(2014.01)I;B23K26/08(2014.01)I;B23K26/70(2014.01)I;H01R43/02(2006.01)I;
