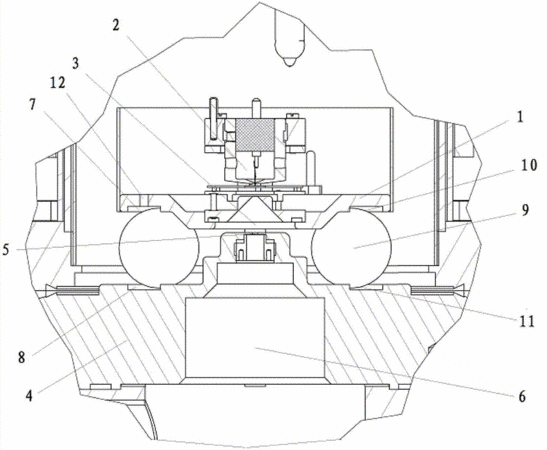

摘要：本發明是一種用于電子顯微鏡的對中裝置，包括與電子顯微鏡的發射源部件固定連接的第一連接座、與鏡筒部件連接的第二連接座和將第一連接座和第二連接座緊固連接的連接結構，第一連接座和第二連接座分別成型有與第一通孔同心設置的第一圓弧槽和與第二通孔同心設置的第二圓弧槽，兩圓弧槽的內外圓弧的幾何中心線正對；在第一圓弧槽與第二圓弧槽之間設有不易變形且絕緣的支承件，支承件包括用于嵌入第一圓弧槽的第一弧面和用于嵌入第二圓弧槽的第二弧面，兩弧面對應的弦長不小于對應圓弧槽的槽寬。本發明提供一種通過在上下連接座端面成型圓弧槽以代替現有技術中成型圓孔的方式來達到電子顯微鏡所要求的對中精度的對中裝置。
- 專利類型發明專利
- 申請人北京中科科儀股份有限公司;
- 發明人劉亞琪;
- 地址100190 北京市海淀區中關村北二條13號
- 申請號CN201310053563.2
- 申請時間2013年02月19日
- 申請公布號CN103177922A
- 申請公布時間2013年06月26日
- 分類號H01J37/26(2006.01)I;
