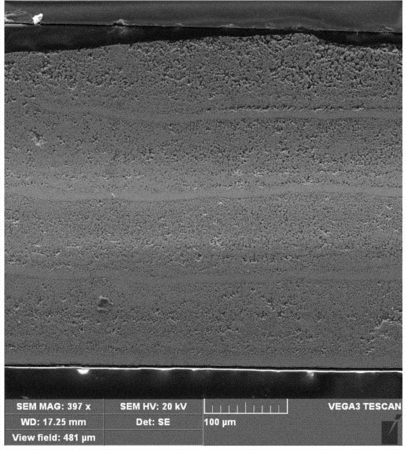

摘要:本發明涉及一種制備具有多層結構的Fe-Sn過偏晶合金薄帶的方法,屬難混溶合金材料技術領域。將一定純度的純Fe和純Sn按一定重量比進行合金熔配,控制Fe-Sn合金中Sn含量在76~82wt%范圍內,利用單輥成形方法進行薄帶制備,且輥面線速度控制為3m/s~25m/s,試管噴嘴距輥面最高點3~5mm,噴嘴直徑0.5~0.7mm。其技術特點是利用銅輥快速旋轉過程中的高吸熱能力以及高傳熱性能,配合特定的技術參數,使液態Fe-Sn合金噴射到銅輥表面快速冷卻并凝固而形成薄帶,其內部沿厚度方向,呈兩種組織交替出現的多層結構。
- 專利類型發明專利
- 申請人西北工業大學;
- 發明人王楠;周龍;張莉;姚文靜;
- 地址710072 陜西省西安市友誼西路127號
- 申請號CN201310068614.9
- 申請時間2013年03月05日
- 申請公布號CN103170590A
- 申請公布時間2013年06月26日
- 分類號B22D11/06(2006.01)I;B22D11/18(2006.01)I;
