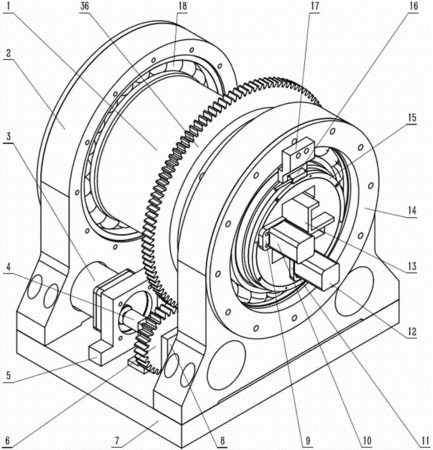

摘要：本發明涉及一種用于型材彎扭的夾頭，包括側夾緊機構、底部夾緊機構；側夾緊機構和底部夾緊機構設置在夾頭套筒內部，在型材夾緊過程中，通過側液壓缸推動側夾緊拉桿移動及底部液壓缸推動底部夾緊拉桿移動，完成型材夾緊。在旋轉過程中，電機驅動主動齒輪旋轉，主動齒輪與從動齒輪嚙合傳動，進而帶動型材轉動，圓光柵圈隨著型材一起轉動，光柵讀數頭可讀出型材彎轉的角度，扭矩傳感器可測出加載在型材上的扭矩；在型材的釋放過程中，側液壓缸和底部液壓缸分別收回活塞桿，將上側墊塊和底部上墊塊拉回，完成型材釋放。本發明用于型材彎扭的夾頭，可完全實現型材的夾緊、旋轉彎扭、釋放的功能，適用于工字型材的加工。
- 專利類型發明專利
- 申請人西北工業大學;
- 發明人曹小寶;王俊彪;胡松濤;王兵;張賢杰;譚浩;周建強;
- 地址710072 陜西省西安市友誼西路127號
- 申請號CN201310086155.7
- 申請時間2013年03月18日
- 申請公布號CN103157731A
- 申請公布時間2013年06月19日
- 分類號B21D43/00(2006.01)I;
