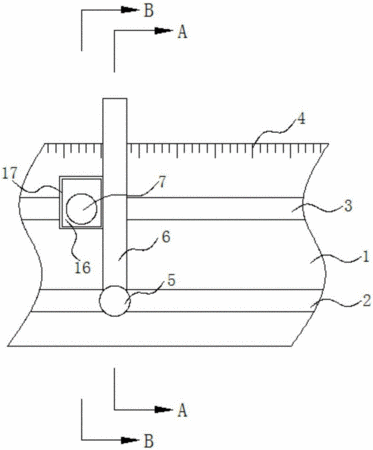

摘要：本實用新型提供一種帶有磁性件的沖壓護位裝置，包括相對設置的前側板、后側板，所述前側板上設有擋板，所述前側板、后側板上部連接有上平板，所述前側板上從下向上依次設有第一滑槽、第二滑槽，所述后側板上設有與所述第二滑槽相對應的第三滑槽，第一滑槽上設有可自由移動的活動銷，第二滑槽、第三滑槽上穿設有鎖緊件，所述前側板的外側通過所述鎖緊件可拆卸連接有可以吸合所述擋板的磁性件，所述擋板的下端鉸接在所述活動銷上，所述擋板的上端延伸出所述上平板的上表面。本實用新型明顯提高沖壓板的沖孔位置的準確度，不會對沖壓板的放置造成位置干澀，進而明顯提高沖壓板成品的合格率，使用方便，生產成本低，生產效率高。
- 專利類型實用新型
- 申請人重慶貝華科技有限公司;
- 發明人陳久江;
- 地址408400 重慶市南川區東城街道辦事處北環路8號
- 申請號CN201521132318.1
- 申請時間2015年12月30日
- 申請公布號CN205270633U
- 申請公布時間2016年06月01日
- 分類號B21D43/00(2006.01)I;B21D28/26(2006.01)I;
