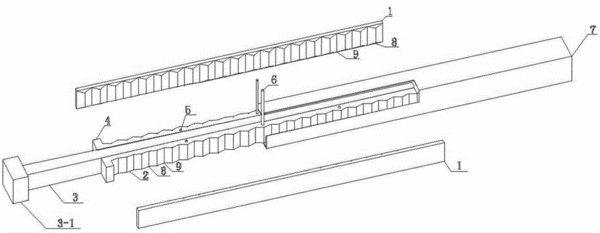

摘要：矩形薄壁鋼管波紋成型夾具由兩個帶凹槽的外夾板及內襯板、一個擠壓楔子組成。利用本夾具將矩形薄壁鋼管沖壓成波紋管，操作工藝簡便，克服了薄壁鋼管與混凝土錨固性能差的缺點。通過內襯板上的限位孔和限位銷調節鋼管波紋錨固段的長度，滿足錨固長度制作需求；利用楔子大小頭原理，本工裝安裝和拆卸方便，可重復使用，降低了鋼管錨固裝置的制作成本。外夾板和內襯板邊緣有倒角，避免了沖壓過程中可能造成的管壁撕裂，保障了矩形薄壁鋼管管壁的完整性。本矩形薄壁鋼管波紋成型夾具簡化了矩形鋼管的錨固措施并提高了錨固性能。利用本工裝制作的矩形薄壁波紋鋼管可廣泛適用于輕鋼混凝土結構和輕鋼輕混凝土結構中矩形薄壁鋼管與混凝土的錨固。
- 專利類型實用新型
- 申請人中國建筑技術集團有限公司;
- 發明人王建軍;黃強;李東彬;陳勇;袁驥;
- 地址100013 北京市朝陽區北三環東路30號
- 申請號CN201520359201.0
- 申請時間2015年05月29日
- 申請公布號CN204638937U
- 申請公布時間2015年09月16日
- 分類號B21D43/00(2006.01)I;B21D15/04(2006.01)I;
