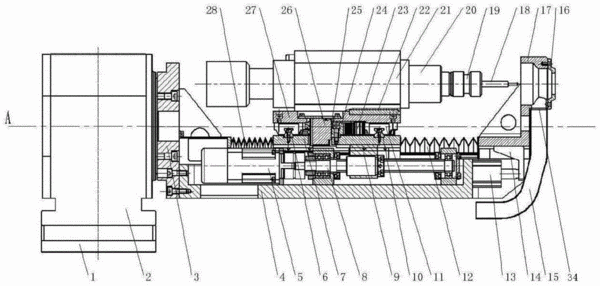

摘要：本發明公開了一種锪橢圓窩裝置，包括數控轉臺、旋轉底座、直線導軌、進給滑枕、擺動滑枕、圓弧導軌、電主軸刀具等，旋轉底座安裝在數控轉臺上且可繞第一軸線轉動，直線導軌布置在旋轉底座上，進給滑枕滑動安裝在直線導軌上，擺動滑枕滑動安裝在進給滑枕上，圓弧導軌固定在進給滑枕上用以引導擺動滑枕，電主軸設置在擺動滑枕上，且與第一軸線平行，刀具安裝在電主軸上。本锪橢圓窩裝置根據橢圓窩的形狀和尺寸特征特點，通過進給滑枕、擺動滑枕以及旋轉底座的配合，實現刀具的進給、擺動以及擺動平面角度的變化，從而精確地加工出橢圓窩。
- 專利類型發明專利
- 申請人浙江大學;
- 發明人董輝躍;蔣君俠;柯映林;
- 地址310027 浙江省杭州市西湖區浙大路38號
- 申請號CN201410114191.4
- 申請時間2014年03月25日
- 申請公布號CN103894678B
- 申請公布時間2016年09月14日
- 分類號B23D79/00(2006.01)I;
