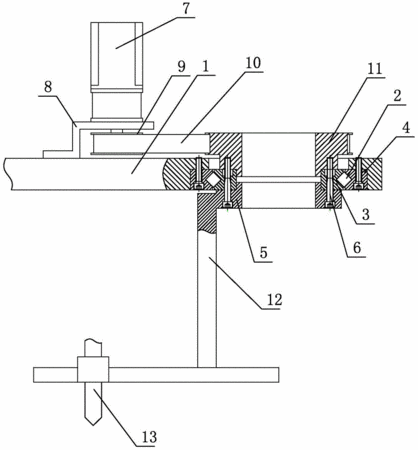

摘要：一種小空間內支撐變載荷的旋轉機構，包括一設有通孔的機架，在機架的通孔內固接有一軸承內圈設有若干個安裝孔的交叉滾子軸承，在交叉滾子軸承的下側設有一軸承端蓋，在機架的上側設有一傳動機構，若干個螺釘穿過軸承內圈上的安裝孔將軸承端蓋、交叉滾子軸承和傳動機構串接固聯，傳動機構與一設在機架上側的電機支架上的電機的輸出軸相連，在軸承端蓋下側固連一旋轉支架，在旋轉支架上活動設有一移動體。本實用新型采用上述方案，結構設計合理，減少了傳動軸及各軸向定位件，結構簡單，拆裝方便，節約成本，節省空間，旋轉穩定，能夠在承受變載荷時保持高旋轉精度，適用于對空間尺寸要求小、且在承受變載荷時能夠保持高旋轉精度的各類機械設備中。
- 專利類型實用新型
- 申請人濟南時代新紀元科技有限公司;北京時代科技股份有限公司;時代集團公司;
- 發明人付玉儉;鮑云杰;王繼龍;胡志斌;
- 地址250300 山東省濟南市長清區經十西路9688號
- 申請號CN201520261662.4
- 申請時間2015年04月27日
- 申請公布號CN204639334U
- 申請公布時間2015年09月16日
- 分類號B23D79/00(2006.01)I;
