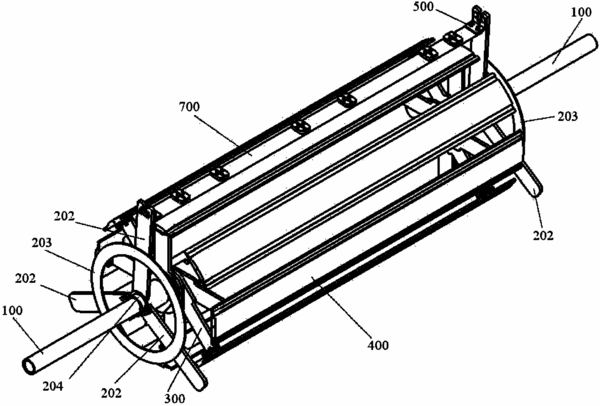

摘要：本發明公開了一種立式熱處理設備爐體精密成型裝置，包括中軸、兩端分別通過一組支撐輻板安裝在所述中軸上的加熱絲支撐板、以及安裝在所述中軸上并分別位于兩組支撐輻板軸向外側的兩個端部限位裝置，所述中軸上與所述端部限位裝置位置對應地設有兩個具有外花鍵結構的內軸套，所述端部限位裝置包括具有與所述外花鍵結構配合的內花鍵結構的外軸套，所述支撐輻板徑向內端設有配合套設于所述內軸套的外花鍵結構上的輻板安裝孔。本發明采用內外花鍵的鍵槽配合進行端部限位裝置和支撐輻板與中軸之間的周向定位，定位準確、迅速，提高了裝配效率和裝配質量；本發明端部限位裝置沿中軸軸向的位置可以調節，減少因加工誤差而影響成型裝置的問題發生。
- 專利類型發明專利
- 申請人北京七星華創電子股份有限公司;
- 發明人孫少東;董金衛;趙燕平;郝永鵬;
- 地址100016 北京市朝陽區酒仙橋東路1號M2號樓2層
- 申請號CN201210016824.9
- 申請時間2012年01月18日
- 申請公布號CN102554616A
- 申請公布時間2012年07月11日
- 分類號B23P21/00(2006.01)I;
