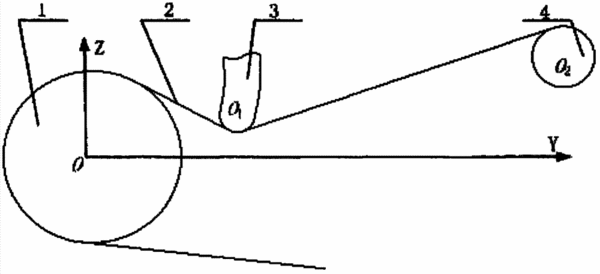

摘要:本發明提出一種數控拋光成型圓弧葉片進/排氣邊的方法,首先將成型圓弧葉片和砂帶拋光機構安裝固定在數控機床上,其中成型圓弧葉片可受控繞發動機積疊軸擺動,其次移動砂帶拋光機構使砂帶與成型圓弧葉片待拋光的進氣邊或排氣邊輪廓線的一端接觸,葉片受控繞發動機積疊軸勻速單方向擺動,擺動角度為β=α-90°-cos-1[(R+r)/L1]+sin-1(L3/L1)+cos-1[(R1+r)/L2]-sin-1(L4/L2),然后將砂帶拋光機構沿輪廓線移動砂帶寬度的距離,葉片勻速回擺β角度,如此重復直至完成對成型圓弧葉片進氣邊或排氣邊的拋光。本發明通過在拋光過程中控制葉片擺動,且砂帶拋光機構同步運動,使進/排氣邊的整個圓弧邊都能被拋光加工到,解決了現有技術中數控拋光容易出現過拋和欠拋的問題。
- 專利類型發明專利
- 申請人西北工業大學;
- 發明人藺小軍;史耀耀;張軍鋒;董婷;段繼豪;李小彪;楊闊;
- 地址710072 陜西省西安市友誼西路127號
- 申請號CN201110230549.6
- 申請時間2011年08月11日
- 申請公布號CN102267077B
- 申請公布時間2013年06月19日
- 分類號B24B21/16(2006.01)I;
