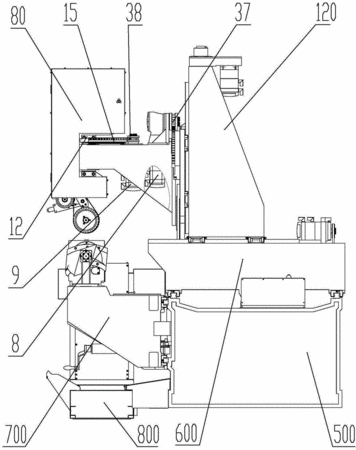

摘要：本實用新型公開了六軸聯動數控砂帶磨床，包括床身、X軸傳動系統、Y軸傳動系統、Z軸傳動系統、A軸傳動系統、B軸傳動系統、C軸傳動系統、砂帶磨削系統、U軸傳動系統和排屑系統；B軸傳動系統用于帶動砂帶磨削系統繞Y軸轉動；C軸傳動系統用于帶動砂帶磨削系統繞Z軸轉動，實現砂帶磨削系統的兩自由度回轉運動；砂帶磨削系統位于排屑系統的上方以使金屬磨屑掉入排屑系統；A軸傳動系統安裝在床身的一側，用于夾緊葉片類工件并帶動工件繞X軸轉動。本實用新型可以很好地應用于如汽輪機葉片、航空發動機等具有復雜型面葉片零件的磨拋加工，大大提高了復雜葉片類零件的磨拋效率，提高產品質量。
- 專利類型實用新型
- 申請人華中科技大學;
- 發明人張剛;張小明;嚴思杰;趙歡;代星;丁漢;
- 地址430074 湖北省武漢市洪山區珞喻路1037號
- 申請號CN201520107127.3
- 申請時間2015年02月13日
- 申請公布號CN204487320U
- 申請公布時間2015年07月22日
- 分類號B24B21/16(2006.01)I;B24B55/08(2006.01)I;B24B41/02(2006.01)I;B24B47/12(2006.01)I;
