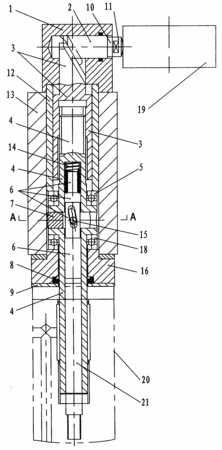

摘要:一種機加工行業中用于固定工件的自動定心鎖緊機構。它包括夾具體,在夾具體的內側設有可軸向移動的推桿,推桿的一端頭與頂軸斜面接觸,頂軸位于與夾具體固定連接的支座內側的孔內,推桿的另一端與位于夾具體內的轉桿螺紋連接,轉桿軸向定位在夾具體內,在轉桿的內孔中設有芯桿,芯桿的一端套有彈簧頂靠在轉桿和芯桿之間,在轉桿上徑向加工有孔,該孔內設有鎖緊銷,鎖緊鎖的一端呈叉狀并叉在芯桿上,在鎖緊銷上有孔,在芯桿的相應處有斜向長孔,銷軸裝入鎖緊銷上的孔和芯桿上的斜長孔內。本裝置在螺紋自鎖的情況下又增加了鎖緊銷的鎖緊裝置,使其夾裝能力增強,自動鎖緊,靈活可靠,加工過程中不會對工件精度產生影響。
- 專利類型發明專利
- 申請人大連機床集團有限責任公司;
- 發明人周先付;卞志茂;
- 地址116600遼寧省大連市雙D港遼河東路100號
- 申請號CN200710157553.8
- 申請時間2007年10月19日
- 申請公布號CN101157180A
- 申請公布時間2008年04月09日
- 分類號B23Q3/06(2006.01);
