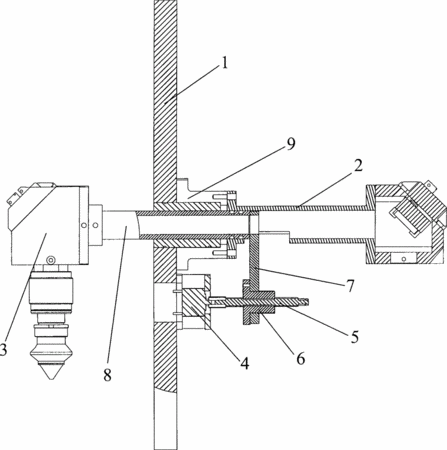

摘要：本發明公開了一種用于水松紙曲線打孔的激光打孔機，其包括有機器面板、導光筒、與導光筒連接的激光器、帶動水松紙運動的傳動系統以及至少一個聚焦光頭，機器面板上固定有至少一個驅動電機，驅動電機的傳動軸上連接有螺桿軸，該螺桿軸上連接有螺母，該螺母固定連接有連接桿，連接桿另一端固定連接有至少一個運動光筒，連接有連接桿的運動光筒的一端設有導光筒，運動光筒的另一端穿過機器面板固定連接聚焦光頭，運動光筒的外周緣設有防轉直線軸承，該直線軸承固定于機器面板，驅動電機通過螺桿軸、螺母、連接桿及運動光筒驅動聚焦光頭連續重復前后運動。借由本發明可實現增加水松紙激光打孔產品的辨識性的效果，同時還可提高水松紙的透氣度。
- 專利類型發明專利
- 申請人武漢華工激光工程有限責任公司;
- 發明人張向明;盧飛星;閔大勇;
- 地址430223 湖北省武漢市東湖高新技術開發區華中科技大學科技園華工科技激光產業園
- 申請號CN201010291948.9
- 申請時間2010年09月26日
- 申請公布號CN101972894B
- 申請公布時間2013年02月27日
- 分類號B23K26/36(2006.01)I;B23K26/04(2006.01)I;B23K26/42(2006.01)I;
