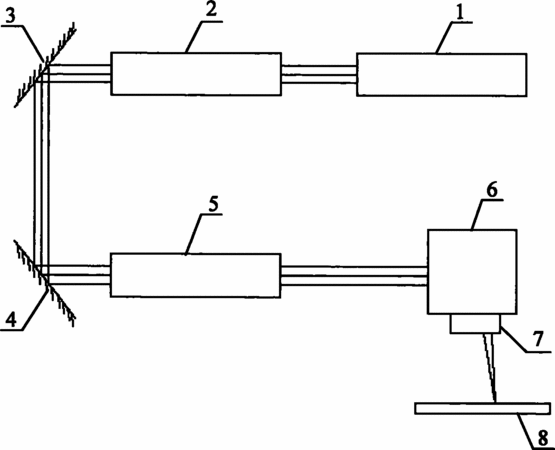

摘要：本實用新型涉及紫外激光打孔的裝置，紫外調Q固體激光器的輸出端設置擴束鏡，擴束鏡的輸出端依次布置有第一反射鏡和第二反射鏡，第二反射鏡的輸出端布置有光束整形器，光束整形器的輸出端布置有掃描振鏡，掃描振鏡的輸出端連接有聚焦鏡，聚焦鏡的下方布置有三維移動平臺；紫外調Q固體激光器發出的光束射入擴束鏡，擴束鏡輸出準直的光束，準直的光束經第一反射鏡和第二反射鏡后進入光束整形器，經整形的光束經掃描振鏡后進入聚焦鏡，在焦點處獲得能量分布為平頂分布的聚焦光斑；聚焦后的光束焦點位于三維移動平臺的加工工件上。紫外激光與材料作用時，通過打斷材料的化學鍵使分子剝離，極大地減小熱影響區域，獲得很好的邊緣加工效果。
- 專利類型實用新型
- 申請人蘇州德龍激光有限公司;江陰德力激光設備有限公司;
- 發明人趙裕興;汪昊;
- 地址215021 江蘇省蘇州市工業園區蘇虹中路77號
- 申請號CN201120158369.7
- 申請時間2011年05月18日
- 申請公布號CN202123320U
- 申請公布時間2012年01月25日
- 分類號B23K26/36(2006.01)I;B23K26/42(2006.01)I;B23K101/42(2006.01)N;
