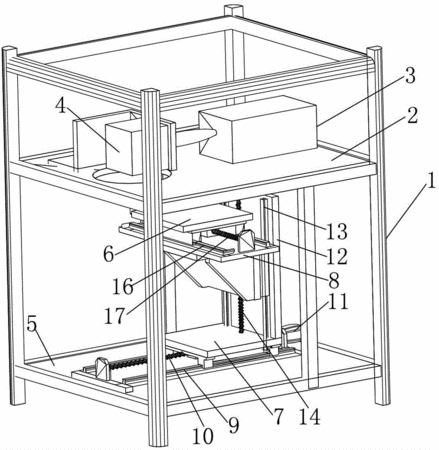

摘要：本實用新型公開了一種激光內雕機，包括機架，在機架的上隔板上設有激光器、振鏡，在機架的下隔板上設有與振鏡配合的三維移動臺，三維移動臺包括X軸移動臺、Y軸移動臺和Z軸移動臺，Y軸移動臺與Y軸導軌滑動配合，Y軸移動臺連接有Y軸移動臺驅動裝置；在Y軸移動臺上還垂直固定連接有Z軸支撐板，Z軸移動臺與裝設在Z軸支撐板上Z軸導軌滑動配合，Z軸移動臺連接有Z軸移動臺驅動裝置；X軸移動臺與裝設在Z軸移動臺上的X軸導軌滑動配合，X軸移動臺連接有X軸移動臺驅動裝置。本實用新型將激光器、振鏡設置為固定狀態，而三維移動臺在機架長度、寬度、高度三個方向均可移動，滿足不同大小的水晶、玻璃的加工需要，提高了雕刻效果。
- 專利類型實用新型
- 申請人義烏市圣石激光技術有限公司;
- 發明人盧巍;胡志剛;
- 地址322000 浙江省金華市義烏市義烏經濟開發區新科路E21號綜合樓8613室
- 申請號CN201220569299.9
- 申請時間2012年10月31日
- 申請公布號CN202894596U
- 申請公布時間2013年04月24日
- 分類號B23K26/36(2006.01)I;B23K26/08(2006.01)I;
