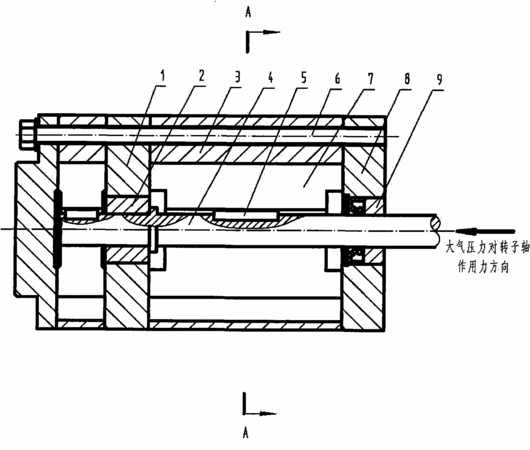

摘要：本發明公開了一種真空泵轉子軸向浮動定位裝置，包括：轉子，其中心設置有通孔，通孔設置有貫通形第一鍵槽，轉子兩端設置有凹臺；轉子軸，包括套設在通孔中的光軸，光軸設置第二鍵槽，光軸上對應于一個凹臺的位置設置有凸臺；鍵，一部分與轉子軸的光軸鍵槽靜配合連接，另一部分則與轉子的貫通形鍵槽動配合連接；隔板軸承和前蓋軸承，分別套設在轉子軸的兩端；與隔板軸承靜配合連接的隔板，與前蓋軸承靜配合連接的前蓋，隔板的端面和前蓋的端面分別與轉子的兩端面動配合連接。本發明提供的真空泵轉子軸向浮動定位裝置，極大地提高了泵運行的可靠性和穩定性，延長了泵的使用壽命；降低了泵的維護維修成本。實現了產品的高效能、低耗能。
- 專利類型發明專利
- 申請人北京北儀創新真空技術有限責任公司;
- 發明人趙益萍;彭俊杰;孫官斗;趙陽;楊靜;
- 地址102600 北京市大興工業開發區前高米店盛坊路北京儀器儀表基地
- 申請號CN201010235523.6
- 申請時間2010年07月21日
- 申請公布號CN101865135B
- 申請公布時間2012年01月11日
- 分類號F04C25/02(2006.01)I;F04C29/00(2006.01)I;
