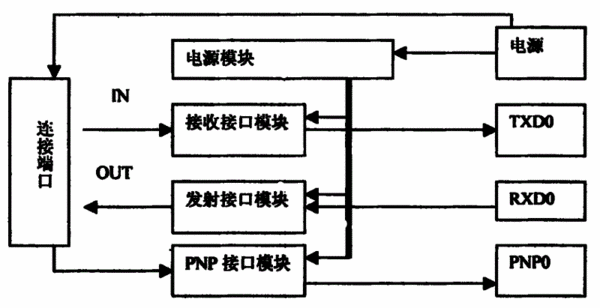

摘要：本實用新型公開了一種用于采集器的數字接口裝置，其由電源模塊、接收接口模塊和連接端口構成，由外部傳感器傳來的數字信號經由所述連接端口、所述接收接口模塊發送給采集器的主邏輯控制電路。所述數字接口裝置還包括一發射接口模塊，所述發射接口模塊接收由所述主邏輯控制電路發來的指令，并將該指令通過所述連接端口發送給傳感器單片機。所述主邏輯控制電路發來的指令是由連接到采集器的PC機上的專用軟件通過采集器上的通訊芯片發送給所述主邏輯控制電路。所述數字接口裝置還可包括即插即顯模塊。相對現有技術，本實用新型具有單電源供電、兩線一線收一線發、光電隔離，電路結構簡單、工作速度高且穩定可靠等特點。
- 專利類型實用新型
- 申請人北京友高教育科技有限公司;
- 發明人牛超星;
- 地址100044北京市海淀區西直門北大街41號
- 申請號CN200520113963.9
- 申請時間2005年07月18日
- 申請公布號CN2840172Y
- 申請公布時間2006年11月22日
- 分類號G06F3/00(2006.01);
