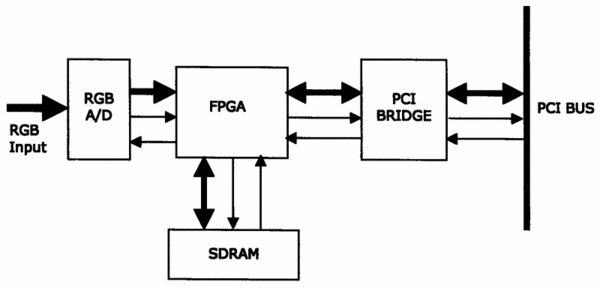

摘要：本實用新型所述的VGA數據采集卡，由可編程邏輯門列陣FPGA電路、模擬/數字信號A/D轉換器、存儲電路、外設部件互連標準PCI總線橋芯片及外接接口電路；A/D轉換器采集輸入的VGA模擬信號，也就是RGB模擬信號；RGB模擬信號經過A/D采樣后轉換為數字信號，通過FPGA電路寫入SDRAM作為緩存，再經FPGA電路從SDRAM中將采集的數據讀出通過PCI總線橋芯片由PCI局部總線BUS接口傳輸到上位機，由上位機對數據進行顯示、壓縮、傳輸等處理。它可以把輸入的VGA模擬信號實時采集壓縮，既能保證信號的連續實時，又能保證清晰不失真。
- 專利類型實用新型
- 申請人北京競業達數碼科技有限公司;
- 發明人曹偉;劉江;
- 地址100089北京市海淀區長春橋路5號新起點嘉園10號樓18層
- 申請號CN200520103263.1
- 申請時間2005年08月05日
- 申請公布號CN2862174Y
- 申請公布時間2007年01月24日
- 分類號G06F3/00(2006.01);G09G5/00(2006.01);
