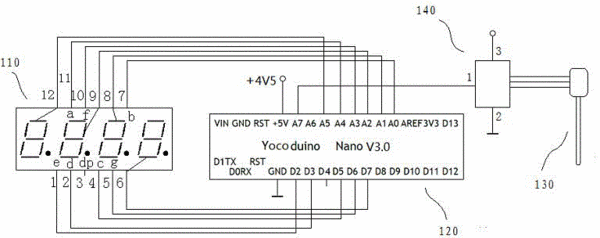

摘要：本實用新型涉及一種基于溫度的研習套件裝置，包括盒子、溫度傳感器、控制模塊、顯示模塊及若干適宜于在面包板上插接的連接導線，所述盒子由左、右兩個盒體組成，所述右盒體內固定安裝有面包板，所述左盒體內設有電池倉，所述面包板采用兩窄一寬的構造，前、后兩窄條分別位于寬條的前側和后側，每個窄條具有兩行插孔且同一行的插孔內部電氣連通，后窄條和前窄條中各有1行分別連接電源正極和負極，所述溫度傳感器包括溫度探頭和與所述溫度探頭配套且相互連接的溫度傳感器電路模塊，所述控制模塊和顯示模塊均采用適于在面包板上安裝的形式。本實用新型能夠實現基于溫度的研習，適于學生自己動手制作和改進，并且攜帶和使用方便。
- 專利類型實用新型
- 申請人北京友高教育科技有限公司;
- 發明人陳福民;
- 地址100082 北京市海淀區文慧園北路8號慶亞大廈5層B座
- 申請號CN201420802914.5
- 申請時間2014年12月18日
- 申請公布號CN204516185U
- 申請公布時間2015年07月29日
- 分類號G09B23/18(2006.01)I;
