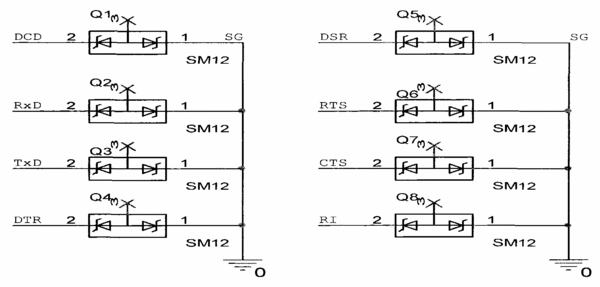

摘要:一種串口靜電保護器,包括9針的D型數據接口連接器母頭、9針的D型數據接口連接器公頭,以及瞬變電壓抑制芯片,所述瞬變電壓抑制芯片連接在9針的D型數據接口連接器母頭與9針的D型數據接口連接器公頭的其中8根信號線與地線之間。所述瞬變電壓抑制芯片為SM12芯片,所述串口靜電保護器的其中8根信號線與信號地線之間各串接一SM12芯片。本實用新型的優點在于:減少在復雜的工作環境中產生的靜電、浪涌等外界干擾信號,保護端末設備的主機板,保證串口更加可靠地工作。
- 專利類型實用新型
- 申請人福建升騰資訊有限公司;
- 發明人勾廣輝;
- 地址350000福建省福州市馬尾區快安大道M9511工業園
- 申請號CN200820101915.1
- 申請時間2008年04月11日
- 申請公布號CN201199350Y
- 申請公布時間2009年02月25日
- 分類號G06F3/00(2006.01);H02H9/04(2006.01);
