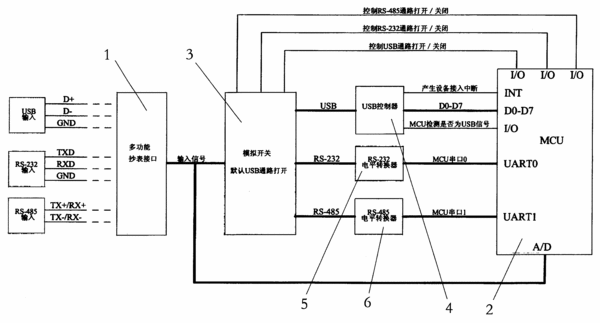

摘要：本實用新型公開了一種結構簡單的多功能、多通訊方式的抄表機接口。包括MCU集成模塊2和模擬開關3，關鍵是接口1分別與模擬開關3和MCU集成模塊2的A/D連接，模擬開關3通過USB控制器4、RS－232電平轉換器5和RS－485電平轉換器6與MCU集成模塊2連接，模擬開關3還與MCU集成模塊2的I/O端連接。本實用新型只用一個抄表接口則可實現USB、RS－232和RS－485三種通訊方式的連接，可與計算機通過USB接口實現高速數據通訊又能與需采集數據的設備進行RS－232和或RS－485方式進行數據采集，使用亦十分方便。
- 專利類型實用新型
- 申請人北京振中電子技術有限公司;
- 發明人劉忠陽;
- 地址100080北京市海淀區蘇州街18號院長遠天地大廈A1座902室
- 申請號CN200720154748.2
- 申請時間2007年05月16日
- 申請公布號CN201134074Y
- 申請公布時間2008年10月15日
- 分類號G06F3/00(2006.01);G08C19/00(2006.01);
