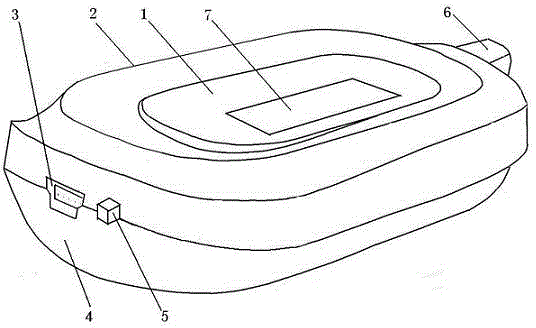

摘要:本實用新型涉及一種一體式無線顯示通信組件,其包括殼體,所述殼體內設有數據處理裝置,所述數據處理裝置連接有通用數據采集接口、數據傳輸接口、數據顯示裝置和無線通信模塊,所述數據顯示裝置的顯示屏位于所述殼體的正面,所述通用數據采集接口和數據傳輸接口安裝在所述殼體上,所述殼體的正面設有凸起的平面狀平臺,所述顯示裝置的顯示屏嵌裝在所述平臺上,所述殼體的正面還設有一圈圍在所述平臺周圍的環形凸起,所述環形凸起的凸出高度高于所述平臺高度的凸出高度。本實用新型能夠適應于教學領域常見的30多種傳感器的數據采集、顯示和數據傳輸,使用方便,并且顯示屏不易磨損。
- 專利類型實用新型
- 申請人北京友高教育科技有限公司;
- 發明人陳福民;
- 地址100082 北京市海淀區文慧園北路8號慶亞大廈5層B座
- 申請號CN201420802721.X
- 申請時間2014年12月18日
- 申請公布號CN204242389U
- 申請公布時間2015年04月01日
- 分類號G08C17/02(2006.01)I;G08C19/00(2006.01)I;H05K5/02(2006.01)I;
