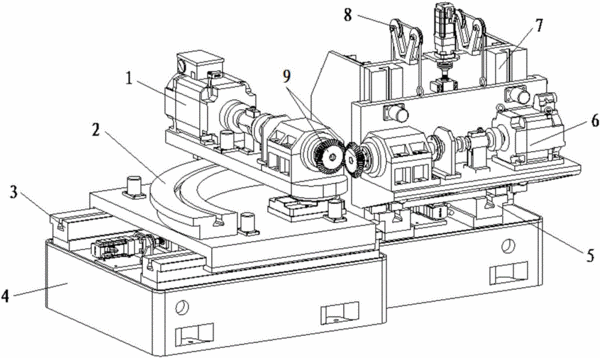

摘要：本發明公開了一種多功能齒輪傳動綜合性能實驗臺，涉及一種實驗設備，提供一種能夠檢測兩齒輪軸線交叉或交錯情況下的性能參數的實驗臺。該試驗臺包括基礎平臺、驅動臺架、負載臺架、驅動端移動裝置、驅動端升降裝置、負載端移動裝置和負載端轉動裝置；驅動端移動裝置安裝在基礎平臺上并能夠使驅動臺架平移；驅動端升降裝置與驅動端移動裝置連接并能夠使驅動臺架豎移；負載端移動裝置安裝在基礎平臺上并能夠使負載臺架平移且移動方向與驅動臺架平移方向垂直；負載端轉動裝置與負載端移動裝置連接并能夠使負載臺架轉動；驅動臺架驅動齒輪旋轉并包括了檢測設備；負載臺架提供負載力矩并包括了檢測設備。本發明可用于檢測各種齒輪傳動的性能參數。
- 專利類型發明專利
- 申請人四川大學;
- 發明人王家序;周廣武;蒲偉;周青華;張瑩;韓彥峰;李俊陽;肖科;
- 地址610065 四川省成都市武侯區一環路南一段24號
- 申請號CN201610846799.5
- 申請時間2016年09月23日
- 申請公布號CN106226076A
- 申請公布時間2016年12月14日
- 分類號G01M13/02(2006.01)I;
