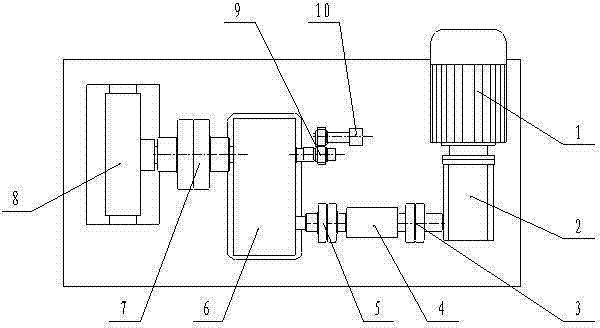

摘要:本發明公開了一種齒輪傳動強度設計綜合實驗臺,包括電機、齒輪箱、負載和計算機處理模塊,電機通過連接齒輪箱的輸入軸,齒輪箱的輸出軸連接負載;在電機與齒輪箱之間的傳動線路上設有扭矩傳感器,在齒輪箱內的待測齒輪上設有齒輪強度測試應變片,套裝有待測齒輪的待測齒輪輸出軸連接角位移傳感器,扭矩傳感器、齒輪強度測試應變片和角位移傳感器與計算機處理模塊電連接。本發明通過合理布置彎曲應力測試應變片和接觸應力測試應變片能夠準確測量出齒輪的接觸應力和彎曲應力,采用無衰減旋轉接頭作為信號引出裝置,接觸應變和彎曲應變的信號傳輸更真實、穩定、可靠,可更換的齒輪箱保證實驗教學效果更明顯。
- 專利類型發明專利
- 申請人湖南長慶機電科教有限公司;中南大學;
- 發明人何競飛;毛慶強;王艾倫;
- 地址410614 湖南省長沙市天心區環保工業園港子河路129號
- 申請號CN201310010541.8
- 申請時間2013年01月11日
- 申請公布號CN103076172A
- 申請公布時間2013年05月01日
- 分類號G01M13/02(2006.01)I;G09B23/10(2006.01)I;
