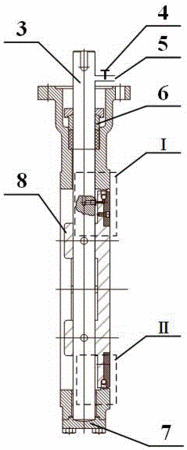

摘要：本實用新型公開了屬于蝶閥技術領域的一種新型充氣密封蝶閥。該新型充氣密封蝶閥包括閥體、閥軸、閥芯。所述閥體內壁具有齒形凸起，頂部和底部分別設軸套、軸承閥腳。所述閥軸上段部分沿中心軸線設有氣體通道，并側向開通氣孔。所述閥芯包括閥板、密封壓盤、彈性密封條和充氣密封圈。密封壓盤與閥板中間由內向外夾有充氣密封圈與彈性密封條。本實用新型采用內通道充氣設計，結構簡單，可有效減少閥板與閥體內壁在開合過程中的磨損。同時閥體內壁采用齒形結構，可在充氣密封時與彈性密封條達到優良密封效果。
- 專利類型實用新型
- 申請人華北電力大學;北京易澤動力科技有限公司;
- 發明人徐鋼;呂劍;滿孝增;薛小軍;楊義東;王鵬;
- 地址102206 北京市昌平區回龍觀北農路2號華北電力大學
- 申請號CN201620702668.5
- 申請時間2016年07月06日
- 申請公布號CN206036252U
- 申請公布時間2017年03月22日
- 分類號F16K1/226(2006.01)I;F16K1/36(2006.01)I;F16K1/32(2006.01)I;
