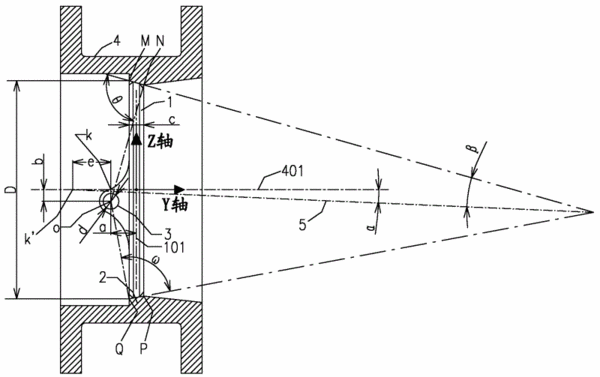

摘要：本實用新型公開了一種動靜密封面的擠壓角度較小且不發生干涉的四偏心蝶閥，它滿足：①a≥[(c+d)/2]-c/3；②100°≥θ≥90°、100°≥ω≥90°，其中，“θ”為∠MNO，“ω”為∠PQO；③直線MN的延長線與直線QP的延長線之間的角平分線5與Y軸的交點k’偏離從閥板轉軸3的軸心O向Y軸所作垂線的垂足k；④閥板1頂面和底面的整個邊緣通過倒角削去，倒角處閥板1的剩余厚度為c/5～c/3；⑤b為0.01D～0.08D。該蝶閥解決了動靜密封面的干涉問題，并且具有密封效果好、操作力矩小、閥板厚度選擇范圍大以及密封面壓力均勻等優點。
- 專利類型實用新型
- 申請人西華大學;
- 發明人潘世永;
- 地址610039 四川省成都市金牛區土橋金周路999號
- 申請號CN201120090790.9
- 申請時間2011年03月31日
- 申請公布號CN201973255U
- 申請公布時間2011年09月14日
- 分類號F16K1/226(2006.01)I;F16K1/36(2006.01)I;
