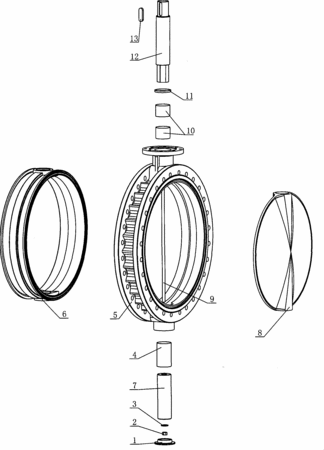

摘要：本發明是一種空心蝶板蝶閥。它在相同壓力、口徑、材料的情況下，空心蝶板在保證蝶板有足夠強度的同時，重量最輕。它包括閥體、蝶板、閥座、上閥桿、下閥桿、上軸承、下軸承、鍵、上下閥桿之間的連接螺栓及螺母、墊片、底蓋、防塵圈，蝶板采用空心蝶板，將空心蝶板設計成透鏡形狀。將上軸承與下軸承安裝到閥體的軸孔內，中間有開口。閥座覆蓋整個閥體的內腔；上閥桿分成三個部分：光桿帶鍵槽部分、光桿部分、棱形軸部分。上閥桿與下閥桿之間通過一根雙頭螺栓相連。雙頭螺栓的一端穿過下閥桿的孔后，用螺母擰緊。其流線型的外表面提高了閥門的流通能力，且不存留介質，更適于有腐蝕性介質的場合。還減小了開啟扭矩，耐磨損。
- 專利類型發明專利
- 申請人沈陽恒屹實業有限公司;
- 發明人吳力坤;韋開保;
- 地址110004 遼寧省沈陽市和平區青年大街386號
- 申請號CN200810010090.7
- 申請時間2008年01月14日
- 申請公布號CN101216118B
- 申請公布時間2012年07月18日
- 分類號F16K1/226(2006.01)I;
