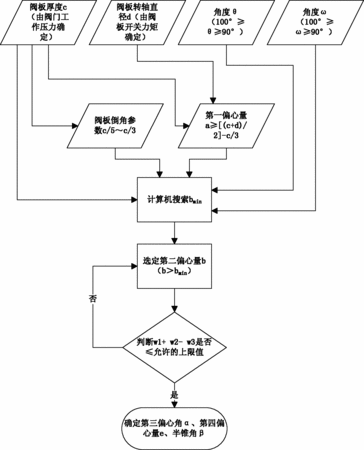

摘要：本發明公開了一種動靜密封面的擠壓角度較小且不發生干涉的四偏心蝶閥，它滿足：①a≥[(c+d)/2]-c/3；②100°≥θ≥90°、100°≥ω≥90°，其中，“θ”為∠MNO，“ω”為∠PQO；③直線MN的延長線與直線QP的延長線之間的角平分線5與Y軸的交點k’偏離從閥板轉軸3的軸心O向Y軸所作垂線的垂足k；④閥板1頂面和底面的整個邊緣通過倒角削去，倒角處閥板1的剩余厚度為c/5～c/3；⑤b為0.01D～0.08D。本發明還公開了上述四偏心蝶閥的設計方法，該方法設計過程中只有一項參數bmin需要通過實驗確定，并且優化目標與以有的設計方法不同，采用此優化目標可使密封面上的壓力最均勻，密封效果好。
- 專利類型發明專利
- 申請人西華大學;
- 發明人潘世永;
- 地址610039 四川省成都市金牛區土橋金周路999號
- 申請號CN201110079729.9
- 申請時間2011年03月31日
- 申請公布號CN102141156B
- 申請公布時間2012年08月29日
- 分類號F16K1/226(2006.01)I;F16K1/36(2006.01)I;F16K1/42(2006.01)I;
