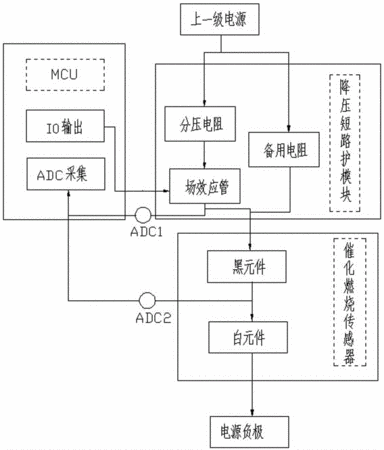

摘要：一種基于MCU的催化燃燒傳感器的短路保護和損壞檢測系統，其特征在于：它包括降壓短路保護模塊，降壓短路保護模塊的輸入端連接上一級電源，其輸出端連接催化燃燒傳感器，催化燃燒傳感器和電源負極相連，MCU模塊分別與降壓短路保護模塊和催化燃燒傳感器連接。本實用新型的有益效果：采用電阻和場效應管的成本很低，遠小于LDO的價格，大大降低了生產的成本；采用降壓的方式主要是依靠電阻的分壓，保證了整個電路的穩定性；采用單片機控制，實現了催化燃燒傳感器的短路保護。
- 專利類型實用新型
- 申請人河南馳誠電氣股份有限公司;
- 發明人朱斌;張靜;張磊;石保敬;呂悅納;
- 地址450001 河南省鄭州市高新區長椿路11號2號廠房5層D5號
- 申請號CN201620939483.6
- 申請時間2016年08月25日
- 申請公布號CN206023199U
- 申請公布時間2017年03月15日
- 分類號H02H9/02(2006.01)I;
