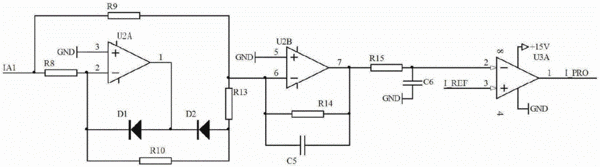

摘要：本實用新型公開了一種過流保護電路，其中，包括：第二電阻以及第一電阻的一端連接電流輸入，第一電阻的另一端連接第一放大器的負輸入端；第一二極管連接第一放大器的輸出端與負輸入端之間，其陽極與第一放大器的輸出端連接；第二電阻的另一端連接第四電阻的一端以及第二放大器的負端，第二二極管的陽極連接第四電阻的另一端，第三電阻與第一二極管以及第二二極管并聯。第一放大器與第二放大器的正端均接地；第五電阻連接在第二放大器的負輸入端與輸出端之間，第一電容與第五電阻并聯；第六電阻連接第二放大器的輸出端，第六電阻的另一端連接第二電容，第二電容的另一端接地。
- 專利類型實用新型
- 申請人北京計算機技術及應用研究所;北京航天愛威電子技術有限公司;
- 發明人鄭丹;
- 地址100854 北京市海淀區永定路51號
- 申請號CN201521101464.8
- 申請時間2015年12月25日
- 申請公布號CN205489498U
- 申請公布時間2016年08月17日
- 分類號H02H9/02(2006.01)I;H02H7/20(2006.01)I;
