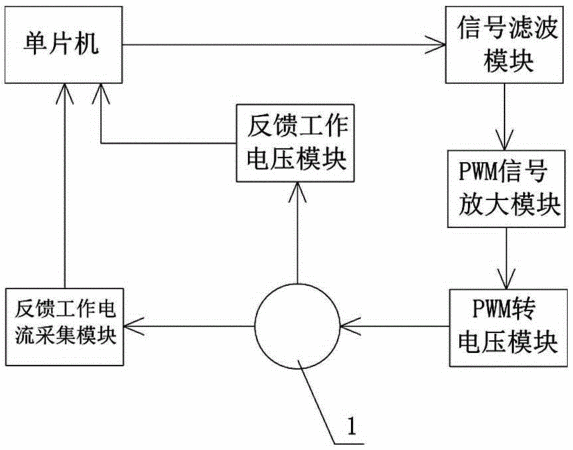

摘要：本實用新型公開了一種基于閉環系統控制氣體流量的泵吸式氣體檢測儀，包括吸氣泵；所述吸氣泵的信號輸出端分別通過反饋工作電流采集模塊和反饋工作電壓模塊與單片機的信號輸入端電連接；所述單片機的信號輸出端通過信號濾波模塊、PWM信號放大模塊和PWM轉電壓模塊與所述吸氣泵的信號輸入端電連接。本實用新型優點在于能夠完全按照需要的流量進行氣體采集和送樣，而且可以監控到吸氣泵的工作狀態和吸氣泵的工作電流、工作電壓等技術參數。當吸氣泵發生故障或者吸氣泵氣路系統發生堵塞時，能夠及時報警，告知系統故障，這就大大提高了采集系統的自診斷性能和自調節性能。
- 專利類型實用新型
- 申請人河南馳誠電氣股份有限公司;
- 發明人任濤;石保敬;王明軍;張磊;高相臣;趙雙領;楊海波;
- 地址450000 河南省鄭州市高新區長椿路11號國家大學科技園研發5號樓B座811
- 申請號CN201520927080.5
- 申請時間2015年11月19日
- 申請公布號CN205192813U
- 申請公布時間2016年04月27日
- 分類號G01N1/24(2006.01)I;G01R19/00(2006.01)I;G05B11/28(2006.01)I;
