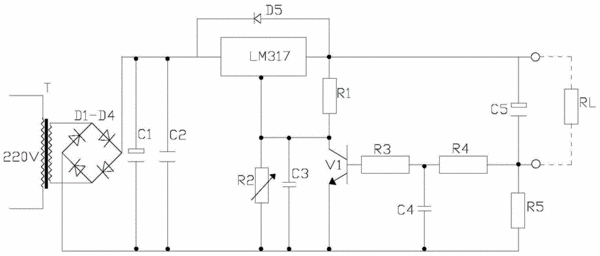

摘要:本實用新型涉及一種學生做物理實驗用的教學電源。包括變壓器T,220V的交流電經變壓器T降壓整流后得到直流電壓,此電壓通過整流電路二極管D1-D4和濾波電解電容C1后輸入到集成穩壓器LM317的輸入端,輸入端還接有電容C2,集成穩壓器LM317的調節端與地之間連接有電阻R2,電阻R2兩端并聯接有一個電容C3,集成穩壓器LM317的兩端并聯接有二極管D5,集成穩壓器LM317的輸出端接有電阻R1和電解電容C5,電阻R1的另一端連接有保護三極管V1,三極管V1的基極串聯電阻R3和R4,電解電容C5的另一端連接保護取樣小電阻R5和電容C4。本教學電源結構簡單,功能齊全,具有過載自動保護。
- 專利類型實用新型
- 申請人江蘇永誠科教設備有限公司;
- 發明人欒桂芳;
- 地址225000 江蘇省揚州市江都區沿江開發區大橋工業園
- 申請號CN201420475009.3
- 申請時間2014年08月21日
- 申請公布號CN204167887U
- 申請公布時間2015年02月18日
- 分類號H02H9/02(2006.01)I;
