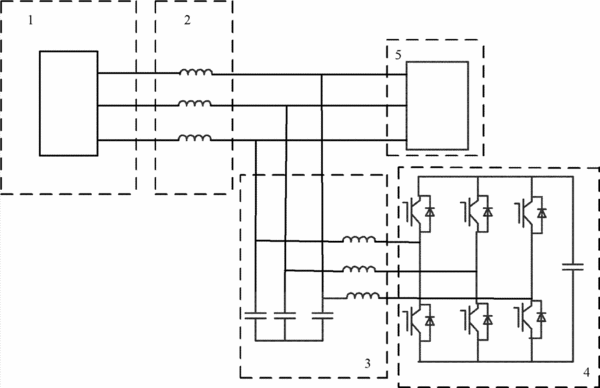

摘要：一種負載不平衡補償限流器，屬于電能質量分析和控制技術技術領域。包括短路電流限制電抗器、三相換流器、系統電源、不平衡負載、高通濾波器；短路限流電抗器串聯接入系統電源和不平衡負載之間，三相換流器通過高通濾波器與不平衡負載并聯連接。當系統正常運行時，三相換流器與不平衡負載并聯運行，實施負荷側的不平衡電流補償，同時三相換流器根據控制指令在負荷側注入相應的無功功率，補償串聯在線路上的短路電流限制電抗器產生的電壓降落；當負荷側發生短路時，三相換流器進入觸發脈沖閉鎖狀態，退出運行。優點在于：具有故障運行時快速可靠限制短路電流，正常運行時減小串聯限流電抗器造成的電壓降落的作用，提高了供電可靠性和系統穩定性。
- 專利類型發明專利
- 申請人華北電力大學;
- 發明人尹忠東;李和明;趙士碩;曹松偉;安勇;李勇鋼;李鵬;
- 地址102206 北京市昌平區朱辛莊
- 申請號CN201110378924.1
- 申請時間2011年11月24日
- 申請公布號CN102496919B
- 申請公布時間2014年08月20日
- 分類號H02H9/02(2006.01)I;H02J3/26(2006.01)I;
