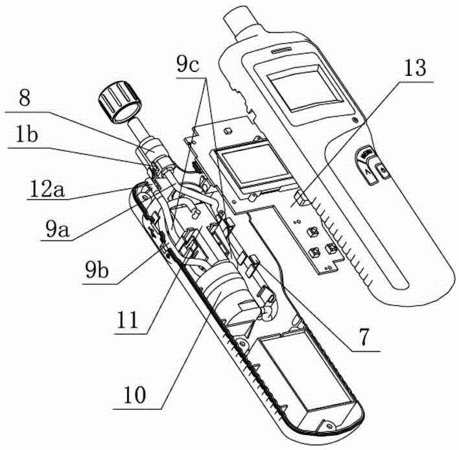

摘要:本實用新型公開的氣體探測儀,包括殼體、氣體管路、傳感器、電池、PCB線路板,所述殼體由上殼體和下殼體組合而成,其頂部設置有進氣管開口與出氣管開口,所述進氣管開口處設置有進氣管接頭固定卡位,所述上殼體內表面設置有PCB線路板固定螺柱,所述下殼體內表面上部設置有氣泵固定槽,中部設置有傳感器固定槽,下部設置有電池固定槽,其出氣管開口處設置有導氣管固定筋,所述氣泵固定槽左右兩側間隔設置有多個導氣管引導筋位。本實用新型充分利用了殼體的結構空間,實現了材料利用的最大化,可以根據生產計劃靈活調配,降低了生產成本,減小了產品的庫存壓力。
- 專利類型實用新型
- 申請人河南馳誠電氣股份有限公司;
- 發明人趙雙領;石保敬;任濤;張磊;高相臣;朱斌;楊海波;
- 地址450000 河南省鄭州市高新區長椿路11號國家大學科技園研發5號樓B座811
- 申請號CN201520927208.8
- 申請時間2015年11月19日
- 申請公布號CN205193046U
- 申請公布時間2016年04月27日
- 分類號G01N33/00(2006.01)I;
