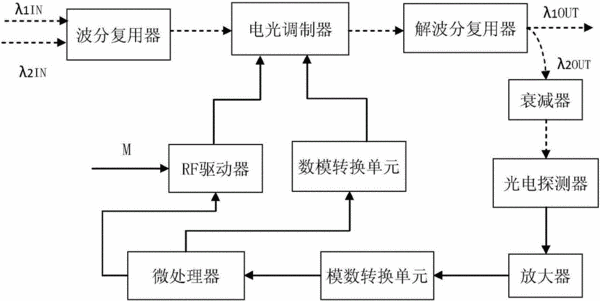

摘要：本實用新型為一種引入參考光的電光調制器光脈沖整形裝置。本裝置信號光和參考光經波分復用器接入電光調制器，解波分復用器分出調制后參考光經光電探測器接入微處理器。微處理器據參考光強度控制電光調制器偏置電壓。本裝置微處理器依次獲得各偏置電壓下的光電探測器輸出的信號光功率和參考光光強度采樣值。信號光輸出功率為最小時為最佳偏置電壓V0；V0對應參考光光強度參照值AD0，并得到V0與參考光最小光強度采樣值對應的偏置電壓值V’的關系。電光調制器輸入V0，微處理器比較當前參考光光強度采樣值與AD0，當二者差的絕對值達到閾值，修正偏置電壓。本實用新型通過監測參考光，實時調整偏置電壓，有效克服漂移影響。
- 專利類型實用新型
- 申請人中國電子科技集團公司第三十四研究所;桂林大為通信技術有限公司;桂林信通科技有限公司;
- 發明人呂宏偉;張新立;韋佳天;趙灝;謝征;陳峰;吳國鋒;劉志強;覃波;王建軍;許黨朋;
- 地址541004 廣西壯族自治區桂林市六合路98號
- 申請號CN201620197062.0
- 申請時間2016年03月15日
- 申請公布號CN205880412U
- 申請公布時間2017年01月11日
- 分類號G02F1/03(2006.01)I;
