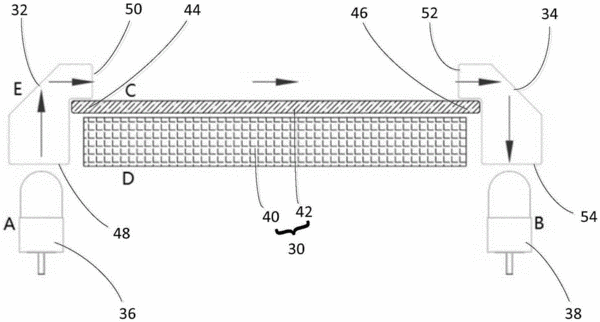

摘要：一種表面反射式紅外觸摸屏，包括顯示屏、第一組和第二組多個紅外發射器、第一組和第二組多個紅外接收器。顯示屏具有相對的第一邊和第二邊以及相對的第三遍和第四遍。第一導光體和第二導光體設置在顯示屏相對的第一邊和第二邊，第三導光體和第四導光體設置在顯示屏相對的第三邊和第四邊。第一組多個紅外發射器發出的紅外光從第一入光面進入第一導光體并被反射而從第一出光面射出，從第一出光面射出的紅外光從第二入光面進入第二導光體并被反射而從第二出光面射出，而且從第二出光面射出的紅外光直接進入第一組多個紅外接收器。從垂直于顯示屏的方向上看，第一組多個紅外發射器和第一組多個紅外接收器位于顯示屏的第一邊和第二邊之外。
- 專利類型發明專利
- 申請人深圳市艾博德科技股份有限公司;
- 發明人胡龍;
- 地址518000 廣東省深圳市桃源街道留仙大道1213號眾冠紅花嶺工業區南區3區2棟3樓
- 申請號CN201511025878.1
- 申請時間2015年12月30日
- 申請公布號CN105404434A
- 申請公布時間2016年03月16日
- 分類號G06F3/042(2006.01)I;
