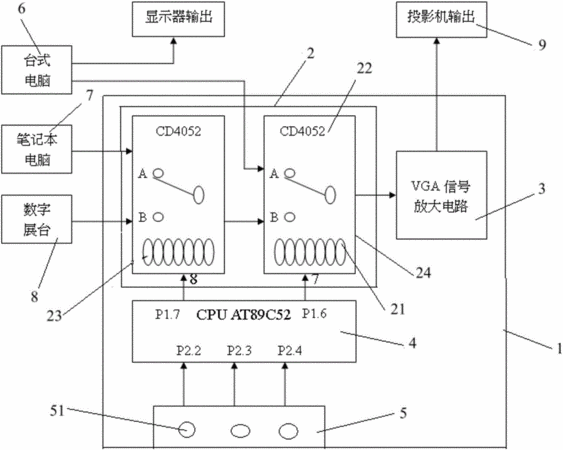

摘要：本實用新型公開一種多媒體中控選擇切換電路系統，包括控制主機，控制主機設有VGA信號選通電路和與VGA信號選通電路連接的VGA信號放大處理電路，其中，VGA信號選通電路由多個繼電器和控制繼電器的芯片組成，臺式電腦，筆記本電腦和數字展臺分別與VGA信號選通電路連接，投影機與VGA信號放大處理電路連接，控制主機設有單片機和按鍵面板，單片機與VGA信號選通電路連接，按鍵面板上設有多個按鍵與單片機連接，以使單片機控制VGA信號選通電路中的繼電器組合開開關選擇連接于臺式電腦，筆記本電腦，或者數字展臺。如此，避免人工頻繁的拔線接線，實現一鍵式切換，達到操作簡單，節省時間，提高工作效率的有益效果。
- 專利類型實用新型
- 申請人廣州市慧誠計算機系統科技有限公司;
- 發明人梁坤海;葉國林;
- 地址510000 廣東省廣州市白云區太和鎮大瀝村三社
- 申請號CN201620413590.5
- 申請時間2016年05月06日
- 申請公布號CN205809601U
- 申請公布時間2016年12月14日
- 分類號G05B19/042(2006.01)I;
