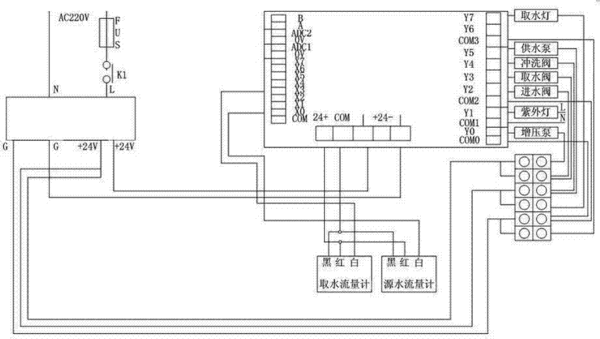

摘要：本實用新型公開了一種超純水機水路控制模塊，外部電源通過變壓器與控制器連接，取水流量計和源水流量計的流量輸出端分別與控制器上的流量輸入端口連接，控制器上的取水燈控制輸出端口與取水燈連接，控制器上的供水泵控制輸出端口通過供水泵與供水管道連接，控制器上的沖洗閥控制端口通過沖洗閥與沖洗管道連接，控制器上的取水閥控制端口通過取水閥與取水管道連接，控制器上的進水閥控制端口通過進水閥與進水管道連接，控制器上的紫外燈控制輸出端口與紫外燈連接，控制器上的增壓泵控制端口與增壓泵連接。本實用新型自動采集并傳輸水量，采用控制器自動控制，提高了水路控制精度，通過開關沖洗閥還可實現對進出水口的清洗，確保水質符合要求。
- 專利類型實用新型
- 申請人成都超純科技有限公司;
- 發明人凌彤強;姚建兵;梁康鵬;
- 地址611734 四川省成都市郫縣成都現代工業港北片區港華路288號
- 申請號CN201220208770.1
- 申請時間2012年05月10日
- 申請公布號CN202661816U
- 申請公布時間2013年01月09日
- 分類號G05B19/042(2006.01)I;
