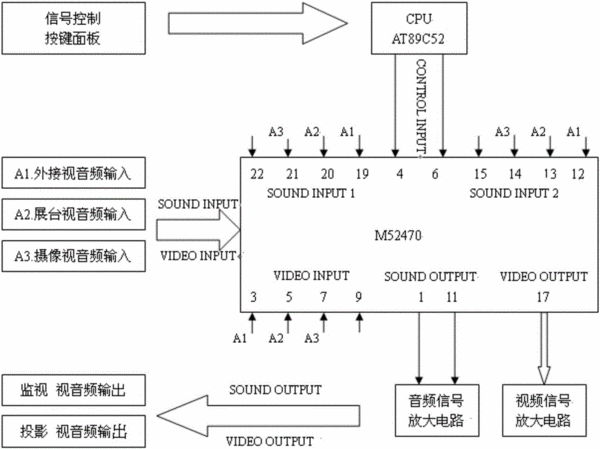

摘要：本實用新型公開一種多媒體中控視音頻控制電路，包括AT89C52?CPU單片機，信號控制按鍵面板與AT89C52?CPU單片機的輸入端連接，AT89C52?CPU的輸出端與M52470集成芯片的輸入端連接，視音頻信號輸入連接至M52470集成芯片，M52470集成芯片的輸出端與視頻信號放大電路和音頻信號放大電路連接，視頻信號放大電路和音頻信號放大電路連接于視音頻輸出，視頻放大電路由三極管和電阻組成射隨器放大電路，視音頻播放穩定清晰。
- 專利類型實用新型
- 申請人廣州市慧誠計算機系統科技有限公司;
- 發明人梁坤海;葉國林;
- 地址510000 廣東省廣州市白云區太和鎮大瀝村三社
- 申請號CN201620413013.6
- 申請時間2016年05月06日
- 申請公布號CN205622742U
- 申請公布時間2016年10月05日
- 分類號H04N5/262(2006.01)I;H04N5/268(2006.01)I;H04N7/18(2006.01)I;H04N5/74(2006.01)I;
