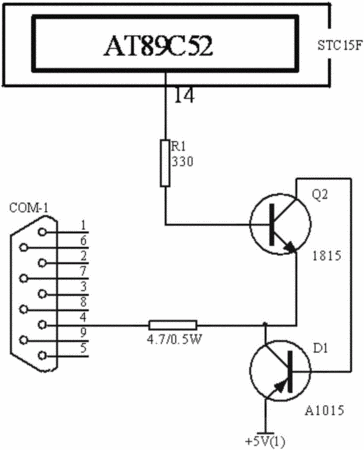

摘要：本實用新型公開一種投影機紅外控制電路，包括主控單片機，所述主控單片機設有CPU和外存儲IC，CPU連接由2SA1015三極管和2SC1815三極管復合組成的射隨器，射隨器連接紅外發射管，紅外發射管連接于電腦多功能接口上，投影機連接于電腦多功能接口，外置學習紅外碼設備通過電腦多功能接口將學到的紅外碼寫入主控單片機的外存儲IC。由外置學習紅外碼設備，通過電腦多功能接口把學到的紅外碼寫入主控單片機的外存儲IC，單片機CPU連接射隨器激勵驅動紅外發射管控制投影機，使用紅外控制，簡單方便。
- 專利類型實用新型
- 申請人廣州市慧誠計算機系統科技有限公司;
- 發明人梁坤海;葉國林;
- 地址510000 廣東省廣州市白云區太和鎮大瀝村三社
- 申請號CN201620412442.1
- 申請時間2016年05月06日
- 申請公布號CN205647830U
- 申請公布時間2016年10月12日
- 分類號H04N9/31(2006.01)I;G08C23/04(2006.01)I;
