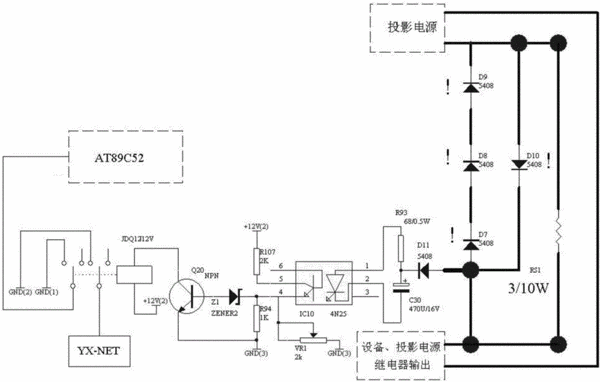

摘要：本實用新型公開一種投影機工作狀態檢測電路，包括投影機和設有AT89C52?CPU的主控單片機，220V交流電源輸出端通過由多個二極管和水泥電阻組成的變量取樣電路與投影機連接，投影機通過二極管和電容以及光電耦合器與三極管連接，三極管與繼電器連接，繼電器的兩組開關動點可接地，以使主控單片機的P/O口短路接地，提供投影機工作狀態參考，使主控單片機執行正確的控制指令，YX?NET網口端子將投影機工作狀態信號通過網絡傳送到總控室主控電腦，使總控室執行正確操作。
- 專利類型實用新型
- 申請人廣州市慧誠計算機系統科技有限公司;
- 發明人梁坤海;葉國林;
- 地址510000 廣東省廣州市白云區太和鎮大瀝村三社
- 申請號CN201620413033.3
- 申請時間2016年05月06日
- 申請公布號CN205643559U
- 申請公布時間2016年10月12日
- 分類號G01R31/00(2006.01)I;
