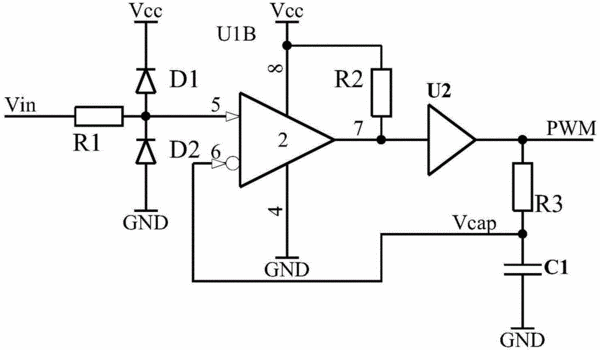

摘要：本發明公開了一種V-PWM變換電路，包括順次連接的比較器、驅動器及由電阻R3、電容C1構成的RC濾波電路，所述比較器的同相輸入端用于連接模擬輸入信號，比較器的反相輸入端與電阻R3、電容C1的中間連接點相連接，所述驅動器的輸出端即為PWM輸出信號端。本發明的V-PWM變換電路利用比較器及RC濾波電路將輸入的模擬信號轉換為不易衰減的PWM信號輸出，即將模擬輸入信號與比較器后級的RC電路中電容電壓比較，輸出經整形產生PWM信號，PWM是數字信號，抗干擾能力強，方便遠距離傳輸，并且隔離傳輸簡單、容易還原為電壓信號，適合電磁干擾較大的場合使用，通過此轉換能夠實現輸入信號的遠距離傳輸或隔離，防止長距離傳輸時的失真。
- 專利類型發明專利
- 申請人鄭州宇通客車股份有限公司;
- 發明人王永秋;張永強;李興佳;彭能嶺;李振山;危波;李鈺銳;秦自瑞;梁赟;
- 地址450016 河南省鄭州市十八里河宇通工業園區
- 申請號CN201410202937.7
- 申請時間2014年05月14日
- 申請公布號CN104035361A
- 申請公布時間2014年09月10日
- 分類號G05B19/042(2006.01)I;
