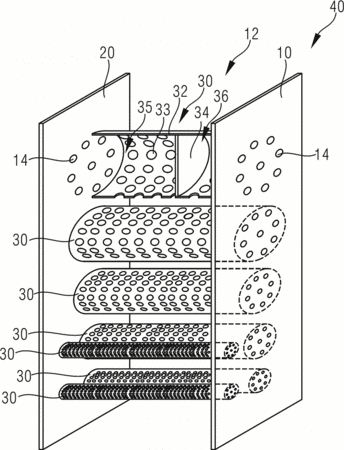

摘要：消音板，包括一個第一側板(10)、一個第二側板(20)和復數個管體(30)。第二側板與第一側板平行設置，第一側板與第二側板之間形成一個間隙(12)。管體設置于間隙內，其中至少有兩個管體的直徑不同，各管體的兩個開口端分別連接第一側板和第二側板，各管體包括一個管壁(32)和一個隔板(34)，管壁上設置有復數個引導孔33，隔板設置于管體內且將管體的內腔分隔形成一個第一腔(35)和一個第二腔(36)。在第一側板和第二側板上，設有復數個連通管體的通孔(14)。消音板結構簡單，管體和通孔可以有效地將熱量散出，具有不同直徑的管體可以同時降低多種具有不同波長的噪音。此外還提供了使用上述消音板的消音裝置。
- 專利類型實用新型
- 申請人內蒙古蒙牛乳業（集團）股份有限公司;
- 發明人扎木則仁;吳騰;滿都呼;常建軍;趙桂榮;梁春梅;魏文平;李照;
- 地址011517 內蒙古自治區呼和浩特市和林格爾盛樂經濟園區內
- 申請號CN201620650980.4
- 申請時間2016年06月28日
- 申請公布號CN205789088U
- 申請公布時間2016年12月07日
- 分類號G10K11/16(2006.01)I;
