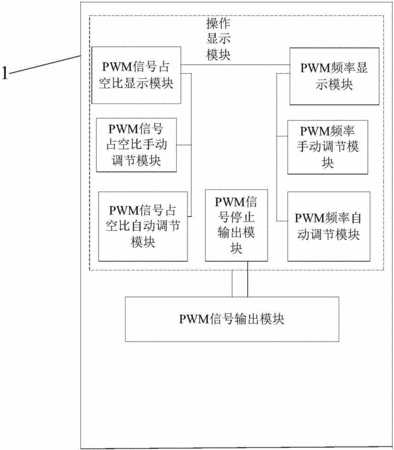

摘要：本實用新型公開了一種用于測試的交流充電樁PWM信號發生器，主要用于電動汽車互操作性測試，用于交流充電樁PWM信號仿真輸出，實現電動汽車對充電樁線纜載流量、充電樁輸出能力進行判斷，同時用于仿真交流充電樁輸出PWM信號占空比超限、頻率超限等故障仿真。該發生器包括殼體；操作顯示模塊，包括占空比顯示模塊、頻率顯示模塊、與占空比顯示模塊對應的占空比調節模塊、與頻率顯示模塊對應的頻率調節模塊，其中，占空比調節模塊和頻率調節模塊均包括自動調節單元和手動調節單元；PWM信號輸出模塊，操作顯示模塊將占空比顯示模塊和頻率顯示模塊中的數據信息傳給PWM信號輸出模塊，PWM信號輸出模塊輸出PWM占空比和頻率。
- 專利類型實用新型
- 申請人北京群菱能源科技有限公司;
- 發明人姚海強;張進濱;姚承勇;
- 地址101111 北京市亦莊經濟技術開發區科創十四街99號7幢1單元1201室
- 申請號CN201620232161.8
- 申請時間2016年03月24日
- 申請公布號CN205584152U
- 申請公布時間2016年09月14日
- 分類號H03K3/017(2006.01)I;G01M17/007(2006.01)I;
