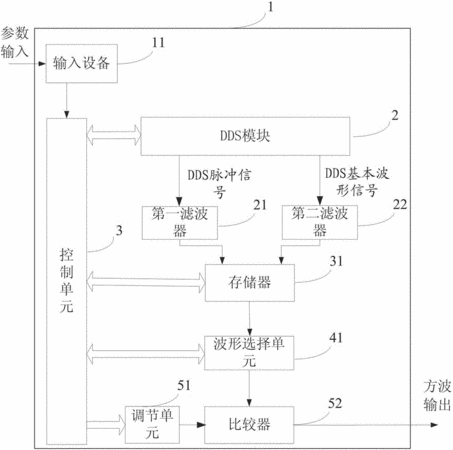

摘要：本申請公開了一種方波信號發生器，包括DDS模塊、波形選擇單元和比較器。DDS模塊與波形選擇單元相連接，波形選擇單元與比較器相連接。所述方波信號發生器通過在低頻時和高頻時分別選取不同的初始信號作為初始波形，其中，低頻時選擇快沿脈沖信號，高頻時選擇基本波形信號，再通過比較器電路進行電平比較和整形后，獲得邊沿更快、抖動更低、占空比精細可調的低頻方波，獲得邊沿更快、抖動更低的高頻方波，從而兼具快沿脈沖信號和比較器電路的優點。
- 專利類型發明專利
- 申請人深圳市鼎陽科技有限公司;
- 發明人蔡臻昱;宋民;梁振興;阮仲華;
- 地址518000 廣東省深圳市寶安區68區留仙三路安通達工業園4棟三樓
- 申請號CN201610556620.2
- 申請時間2016年07月14日
- 申請公布號CN106059536A
- 申請公布時間2016年10月26日
- 分類號H03K3/017(2006.01)I;H03K3/64(2006.01)I;
