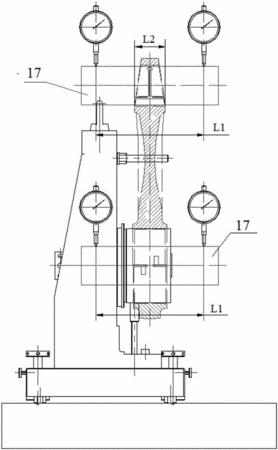

摘要:本實用新型公開了一種連桿的平行度檢測設備,包括:基體,其包括底座和基座,底座的頂面上設有多個支撐件安裝孔,基座上設有定位組件安裝孔和多個限位件安裝孔;多套測量裝置,每套測量裝置包括:定位組件,定位組件包括心軸體,其轉動設置在定位組件安裝孔內,心軸體上設有定位部,被測連桿的大頭孔安裝在定位部上;以及測量心軸,測量心軸穿過被測連桿的小頭孔,測量心軸上設有兩個檢測點;支撐件,其安裝在支撐件安裝孔內;以及限位件,其安裝在限位件安裝孔內。本實用新型的平行度檢測設備選用與被測連桿對應的心軸體和測量心軸,并將支撐件和限位件安裝在適合的位置,通用性很強,并且誤差小,確保檢測精度。
- 專利類型實用新型
- 申請人廣西玉柴機器股份有限公司;
- 發明人譚貴榮;梁振杰;
- 地址537005 廣西壯族自治區玉林市天橋西路88號
- 申請號CN201620582015.8
- 申請時間2016年06月14日
- 申請公布號CN205664772U
- 申請公布時間2016年10月26日
- 分類號G01B5/24(2006.01)I;G01B5/00(2006.01)I;
