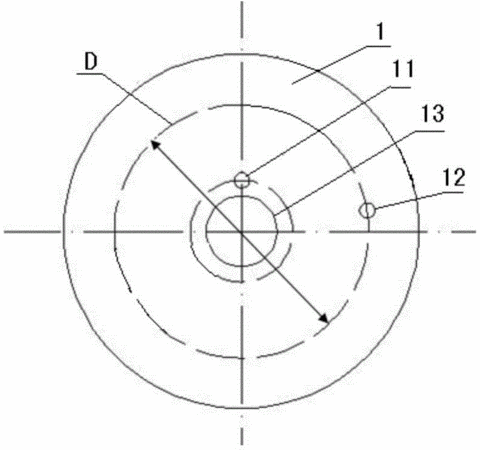

摘要：本實用新型公開了一種檢測齒輪正時角度的檢具，包括：工作臺；內孔定位圓銷及鍵槽定位圓銷，其設在工作臺上且分別用來與待檢測齒輪的內孔及鍵槽匹配；檢測圓銷，其設在工作臺上與待檢測齒輪的分度圓的圓周重合的位置處，其直徑d=E-2r*sinθ，其中，r為待檢測齒輪的分度圓的半徑，E為檢測圓銷與對應的齒側分別相切時的外徑，θ為待檢測齒輪正時角度公差。該檢具可以作為一種標準件，可以實現批量檢測齒輪正時角度是否合格，操作簡單，檢測效率高。
- 專利類型實用新型
- 申請人廣西玉柴機器股份有限公司;
- 發明人何炳才;鐘建新;
- 地址537005 廣西壯族自治區玉林市天橋西路88號
- 申請號CN201420095480.X
- 申請時間2014年03月04日
- 申請公布號CN203704848U
- 申請公布時間2014年07月09日
- 分類號G01B5/24(2006.01)I;
